電力用変換素子(1)

ダイオード

ポイント
〇P型半導体とn型半導体を接合した半導体素子(pn接合)
 ・P型半導体→多数キャリアが「正孔」
 ・n型半導体→多数キャリアが「電子」

〇整流作用
 ・A(アノード)からC(カソード)に電流が流れる(順方向バイアス)
 ・C(カソード)からA(アノード)には電流が流れない(逆方向バイアス)
  →PからNへは電流が流れるが、NからPには電流が流れない。

〇パワエレの分野では「バルブ」とも呼ばれる。

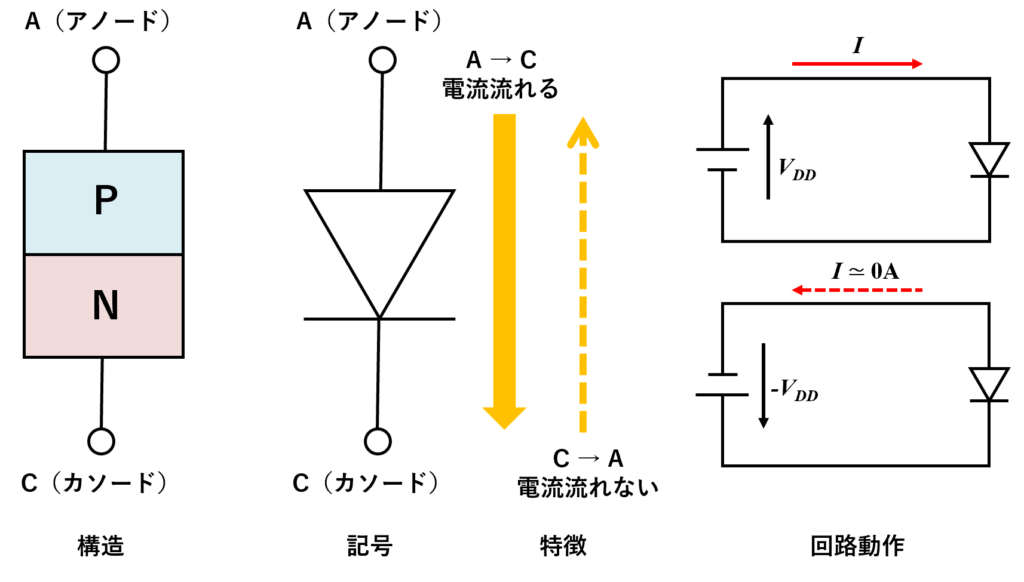

ダイオードの構造

トランジスタ

ポイント
〇3つの半導体を接合した素子
 ・npnトランジスタとpnpトランジスタの2種類
  →まずnpnトランジスタの動作を覚えておく。pnpトランジスタは対象的な動作をする

〇B(ベース)、E(エミッタ)、C(コレクタ)の3端子
 ・B-E間に電流を流すことで、CからEへの大電流を制御できる
  →電流制御というが実際には、B-E間に電圧を印加して制御する。\(V_{BE}=0.7V\)程度。

〇パワエレではトランジスタは「スイッチ」として使用する。
 →電子回路では、B-E間の電流の大きさを調整して、C-E間の出力の大きさを制御するが、
  パワエレでは、C-E間に電流を流す(ON)/流さない(OFF)の2つの状態を制御する。

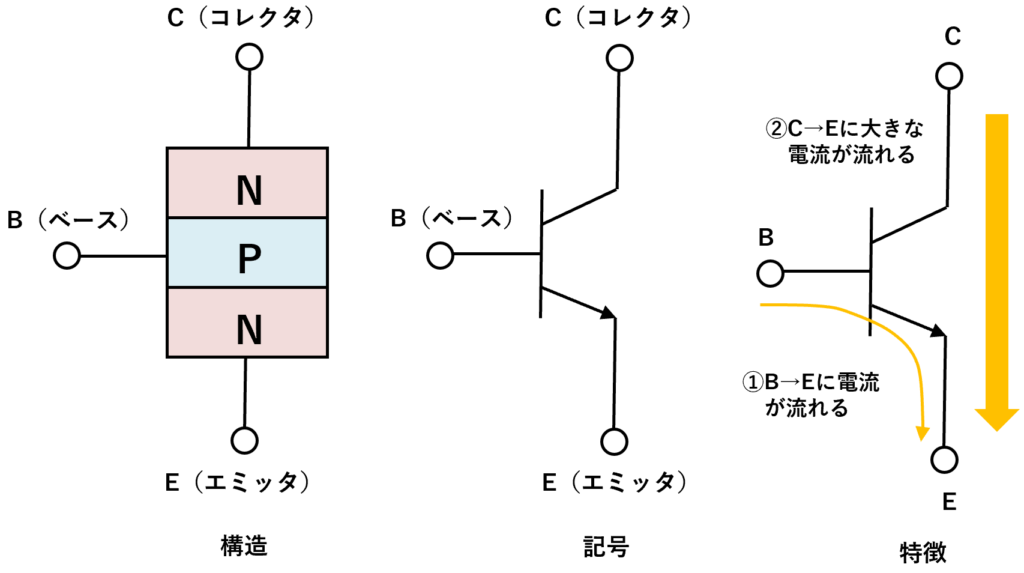

npnトランジスタの構造

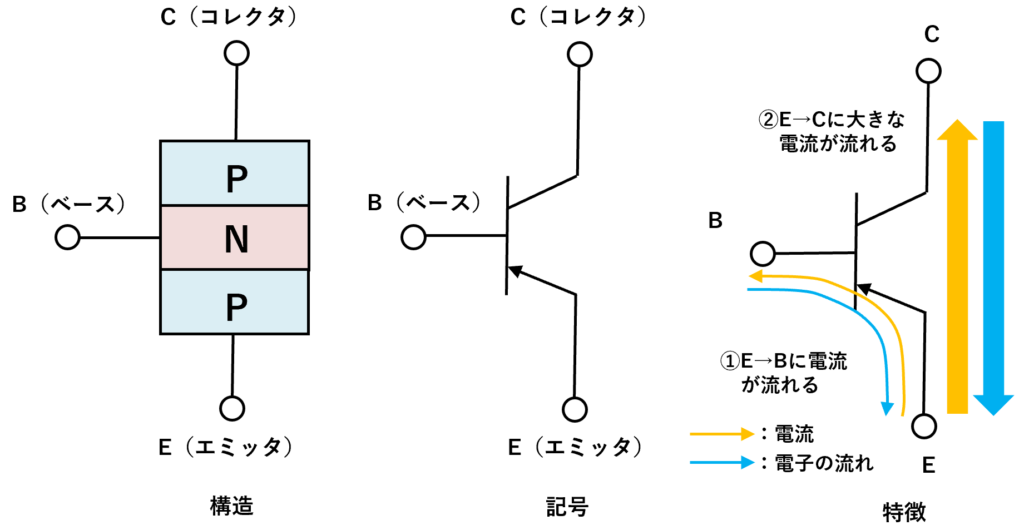

pnpトランジスタの構造

サイリスタ

ポイント
〇pnpnという4つの半導体を接合した半導体素子

〇ターンオン制御ができるダイオード
 ・ターンオン制御:出力をONにするタイミングを制御できる
 ・ターンオフは制御できない(制御できるのはGTOサイリスタ)

〇G(ゲート)、A(アノード)、K(カソード)の3端子
 ・GからKに向かってゲート電流が流れ、かつAからKに順方向バイアスが印加されると、
  AからKへ電流が流れる。
 ・一度、AからKへ電流が流れると、ゲート電流を0にしても、AからKの電流は止まらない。
  →ターンオフ制御はできない

 ・GからKに向かってゲート電流が流れても、逆方向バイアスだとAからKに電流は流れない。

サイリスタの構造

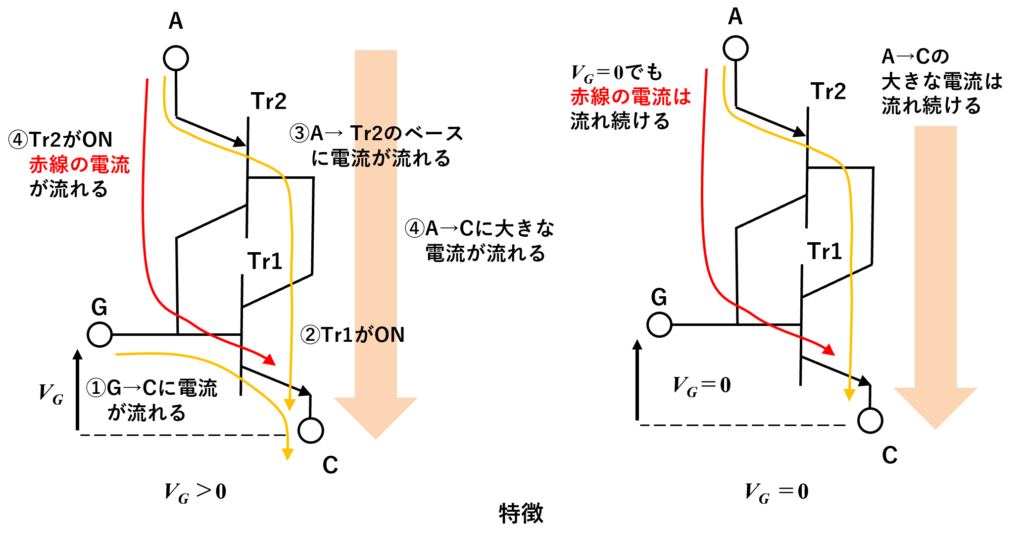

サイリスタの特徴
