ダイオード/半波整流(2)
ポイント

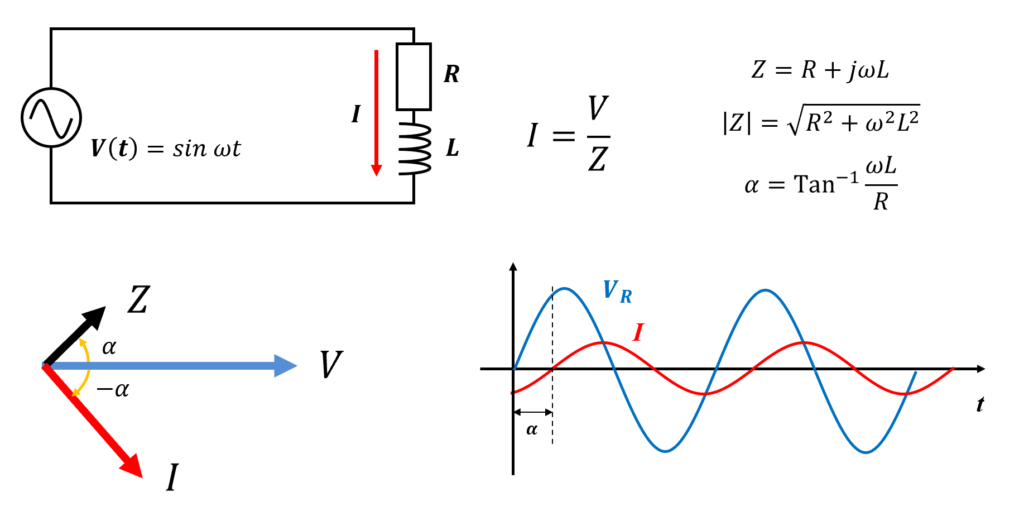

〇交流回路の負荷にコイルを接続する
・電源電圧に対して電流の位相は遅れる
〇コイルを接続した交流回路にダイオードを追加する
・負荷が抵抗だけの場合
→電源電圧の向きにより電流が流れる
・電源電圧に対して電流の位相は遅れる

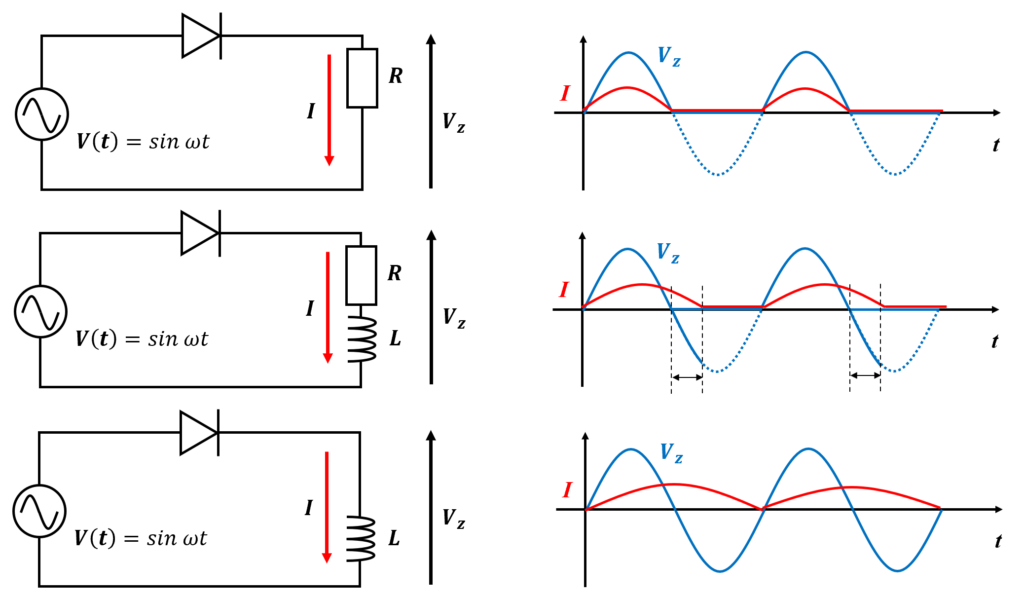

〇コイルを接続した交流回路にダイオードを追加する
・負荷が抵抗だけの場合
→電源電圧の向きにより電流が流れる
・負荷が抵抗とコイルの場合
→コイルに蓄えたエネルギーがなくなるまで電流は流れる
・負荷がコイルだけの場合
→電圧が1周期の間で電流は増減し、流れ続ける
